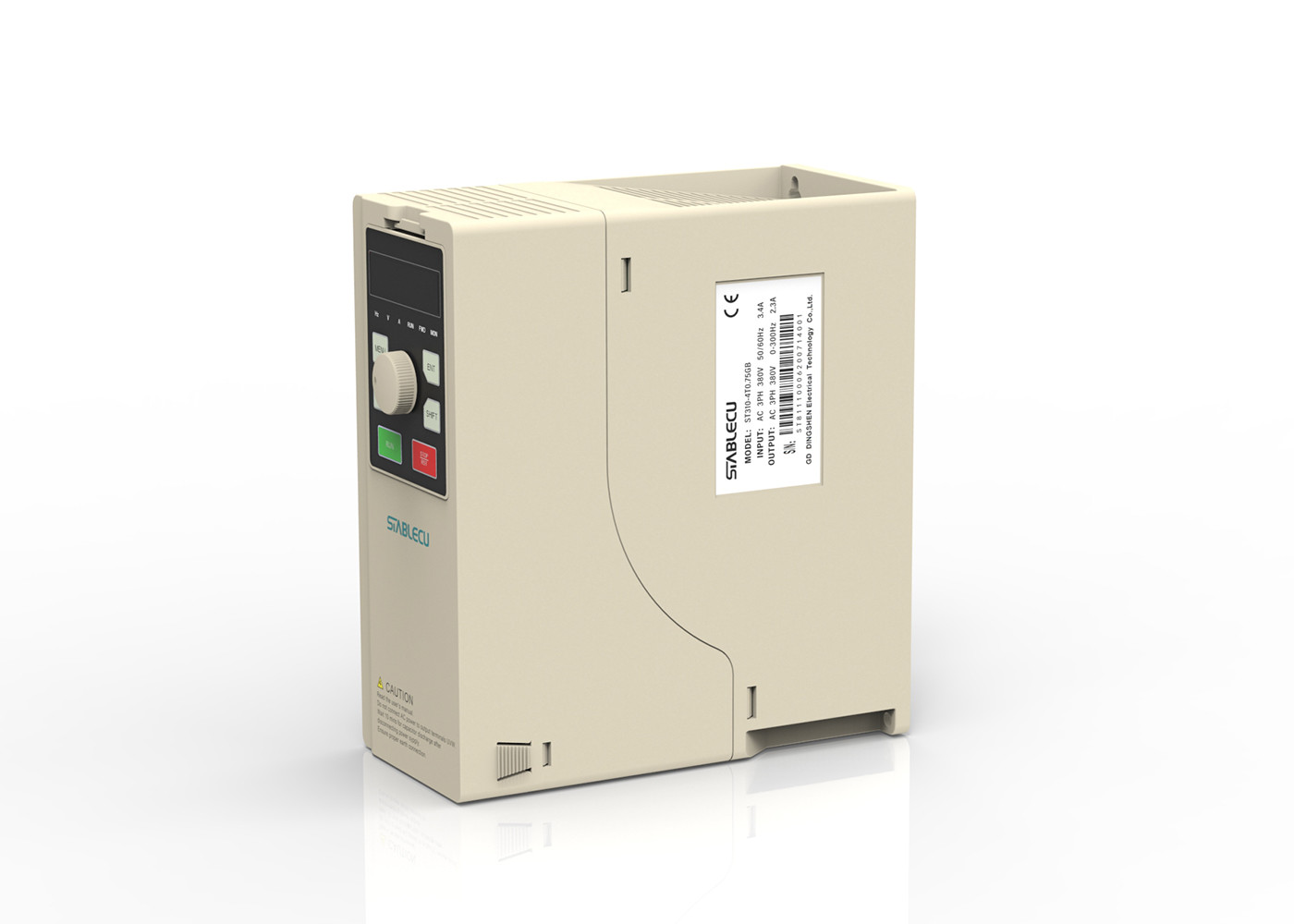

Grigio trifase di CA dell'invertitore 11KW 380V 50Hz 60Hz di frequenza di vettore di serie ST310

St310 CA variabile VFD trifase VSD dell'invertitore 50Hz 60Hz di serie 11KW 380V grigio

Introduzione del convertitore di frequenza (VFD)

l'azionamento di Variabile-frequenza (VFD) è un dispositivo di controllo di potere che usa la tecnologia di conversione di frequenza e la tecnologia della microelettronica per controllare i motori a corrente alternata cambiando la frequenza dell'alimentazione elettrica di lavoro del motore. L'invertitore pricipalmente è composto di raddrizzatore (CA a CC), di filtro, di invertitore (CC a CA), di unità di freno, di unità di azionamento, di unità di rilevazione e di unità di microelaborazione. Invertitore da IGBT interno fuori per regolare la tensione e la frequenza del rifornimento potenza di uscita, secondo le necessità reali del motore di fornire la tensione di alimentazione elettrica richiesta, in modo da raggiungere lo scopo del risparmio di energia, il regolamento della velocità, inoltre, l'invertitore ha molte funzioni della protezione, quale sovracorrente, sovratensione, protezione di sovraccarico ecc.

Caratteristiche di prodotto dell'invertitore di frequenza

Vantaggi di progettazione strutturale:
1. la presa d'aria indipendente di dissipazione di calore, da un lato, può efficacemente impedire la polvere esterna, inquinamento da idrocarburi e l'altro inquinamento nell'interno, causando il PWB, componenti ed altri errori di cortocircuito di corrosione, d'altra parte, può giocare un effetto molto buon di dissipazione di calore, ridurre il danno di gas corrosivo ai prodotti, migliora la stabilità del prodotto.
2. Facendo uso del bordo del PWB di precisione di 4 strati e di una nuova generazione di tecnologia del modulo di IGBT e principalmente facendo uso di IC ha integrato l'elettronica.
3. Il volume dell'invertitore della nuova generazione è più piccolo ed il peso è spazio più leggero e di risparmio dell'installazione, comprimente i costi del trasporto.
Vantaggi di progettazione di software:
1. L'ultimo chip AD ALTA VELOCITÀ del TI DSP è selezionato ed il software di controllo con i diritti di proprietà intellettuale indipendenti è usato per massimizzare le caratteristiche dell'hardware e del software, che fa il motore fatto funzionare staticamente in vari ambienti di applicazione.
2. Nuovi algoritmo di controllo di limitazione di Wave-da-Wave, corrente e stabilità di controllo correnti di tensione, assicurare il convertitore di frequenza nello stato di limite dell'operazione senza guasto.
3. corrente nuovissima, tensione, algoritmo di controllo, più controllo corrente di eccitazione unica, assicurare al motore inizio e fermata veloci senza errore.
4. Il nuovo modello del motore, velocità di marcia a bassa frequenza del motore è stabile, coppia di torsione è grande, controllo corrente è fermata accurata e non basata sulla colpa, la velocità corrente ad alta frequenza del motore è stabile, la corrente è piccolo.
5. L'algoritmo d'inseguimento della nuova velocità del software, seguire corrente, impatto di tensione è la piccola, velocità d'inseguimento accurata.
6. la frequenza portante può essere automaticamente regolato con la temperatura e la frequenza operativa di conversione di frequenza per accertarsi dell'operazione affidabile nello stato dell'aumento a bassa temperatura della conversione di frequenza.
7. Il più alta frequenza della macchina standard è 3000HZ, che può soddisfare le richieste di elaborazione multiuso, può realizzare vario uso di commutazione di frequenza.
8. capacità di sovraccarico eccellente, 150% 60S, 180% 10S, 200% 0.5S
9. il difetto un insieme dei parametri del motore, può essere diversità su misura dei parametri del motore, può determinare i tipi differenti di motori.
10. Quattro volte dell'annotazione di parametro dell'errore, record lo stato dettagliato dell'invertitore quando l'errore accade dettagliatamente e registra la tensione corrente e massima massima e la temperatura massima durante il funzionamento dell'invertitore, che è conveniente per l'analisi ed il trattamento dopo che l'errore accade.
11. funzione completa di protezione della macchina (sovracorrente compresa e la protezione contro le sovratensioni, la protezione di cortocircuito alla terra è più, IGBT passaggio-attraverso la protezione, la protezione contro rilevazione corrente anormale, tirata del relè nelle funzioni anormali della protezione).
12. Funzione perfetta di protezione di potere (terminale 24V, 10V, cortocircuito di potere dell'uscita analogica AO1/AO2 e protezione del comitato per il controllo di sovraccarico)
13. Ampia progettazione di tensione: norme internazionali di raduno, compreso Europa, Nord America, l'India ed altri requisiti trifasi di griglia 380-480V.
Vantaggi di progettazione di hardware:
1. la manopola del pannello adotta la manopola del codificatore, la precisione ad alta velocità, la velocità stabile, tempo di impiego lungo.
2. Il pannello dell'operazione adotta l'ultima idea di progettazione, che renda lo smontaggio e l'installazione più convenienti ed affidabili.
3. i porti di rete standard sono usati per collegare il pannello dell'operazione e del comitato per il controllo. La velocità della trasmissione del segnale è alta e la distanza è lunga.
4. Una porta di comunicazione 485, sostiene il protocollo di Modbus, il modo di RTU
5. Il fan di dissipazione di calore adotta il controllo della temperatura per assicurare l'efficace dissipazione di calore e per prolungare la vita del fan.
6. La divisione del fan è smontabile e può essere estratta direttamente. Facile affinchè utenti effettuino manutenzione quotidiana. Così prolungare il tempo di impiego della macchina.
7. scelga la ventola di raffreddamento con lunga vita ed il grande volume di aria, efficacemente per ridurre l'aumento di temperatura del convertitore di frequenza ed accerti dell'operazione affidabile e stabile dei prodotti.
8. Il terminale filo è destinato per essere una divisione inserita, che è conveniente da installare quando il cablaggio. Dopo il collegamento
la linea, inserisce il bordo della divisione e perfino divide la linea classe.
9. Il fondo della macchina a bassa potenza è fornito del disegno di dimensione dell'installazione e l'intera serie è fornita della posizione del foro di montaggio del modello delle coperture della carta di 1/1 di proporzione, in modo da raggiungere l'installazione più conveniente e più veloce del gabinetto elettrico.

Altri modelli del convertitore di frequenza

Numero di oggetti	Tensione (V)	Potere (chilowatt)	Corrente di ingresso (A)	Corrente d'uscita (A)	Potere di frenaggio della resistenza (chilowatt)	Resistenza di frenaggio della resistenza (Ω)	Osservazione
ST310-2T0.75GB	3 fase 220V±10%	0,75	5,0	3,8	150	250 (≧100)	ACCESSORIO
ST310-2T1.5GB		1,5	6,0	5,5	300	200 (≧100)
ST310-2T2.2GB		2,2	10,5	9,0	800	100 (≧75)
ST310-2T3.7GB		3,7	10,5	9,0	800	100 (≧75)
ST310-2T5.5GB		5,5	20,5	17	1500	50 (≧ 75)
ST310-2T7.5GB		8	35	30	2000	40 (≧25)
ST310-2T11GB		11	50	45	5000	30 (≧16)
ST310-2T15G		15	65	60	6000	20 (≧16}	FACOLTATIVO
ST310-2T18.5G		18,5	80	75	9000	16 (≧10)
ST310-2T22G		22	95	91	9000	13 (≧10)
ST310-2T30G		30	118	112	11KW	10 (≧8)
ST310-2T37G		37	80	75	9000	16 (≧10)
ST310-2T45G		45	95	91	9000	13 (≧10)
ST310-2T55G		55	192*	210	22KW	5 (≧3.3)

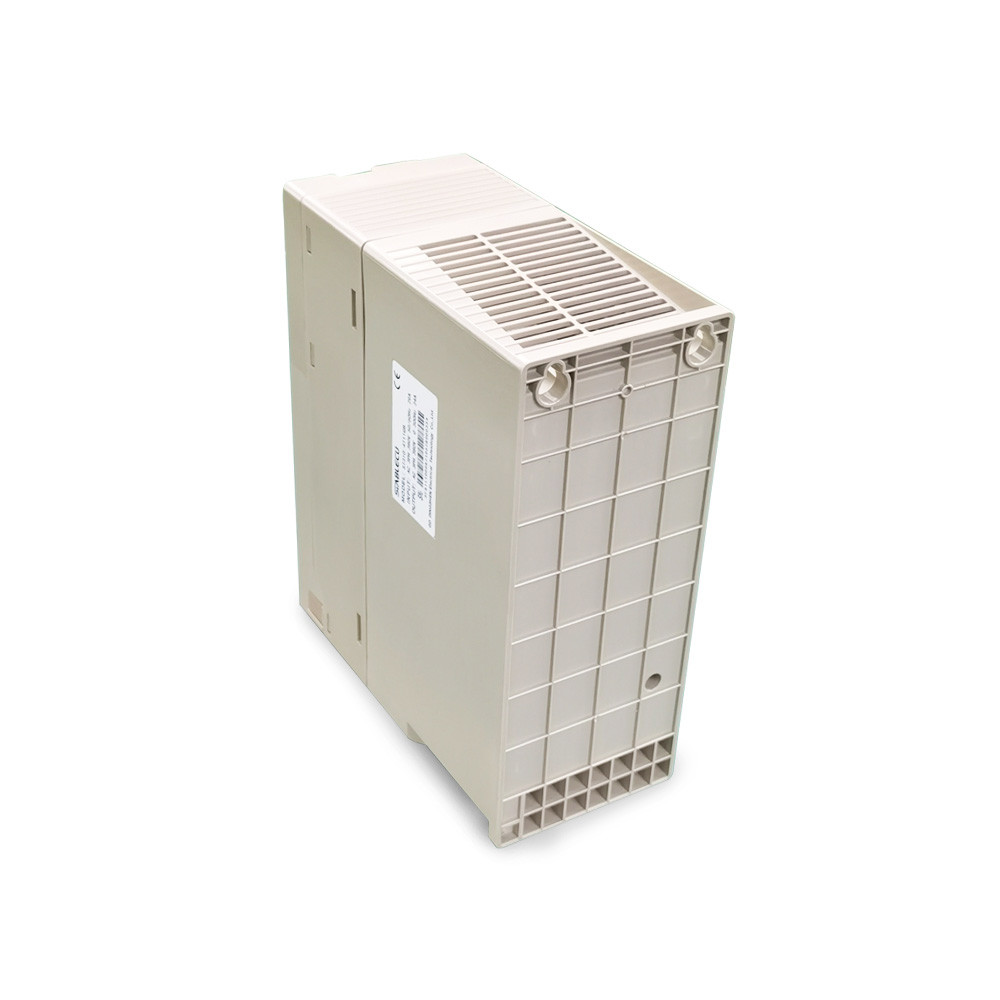

Più immagini del ocnverter di frequenza

FAQ:

1. Chi sono noi?

Siamo basati su Guangdong, Cina, cominciamo dal 2009, vendiamo a dappertutto. C'è totale circa 201-300 persone nel nostro ufficio.

2. Come possiamo garantire la qualità?

Sempre un campione di preproduzione prima di fabbricazione in serie; Ispezione sempre finale prima della spedizione;

3. Che cosa potete comprare da noi?

VFD, invertitore del convertitore, saldatrice ultrasonica della maschera

4. Perché dovreste comprare da noi non da altri fornitori?

(1) mettiamo a fuoco sulla fornitura dell'azionamento stabile e sicuro per gli utilizzatori finali

(2) recupero digitale automatico ultrasonico, prestazione superiore, qualità stabile di frequenza

5. Che servizi possiamo fornire?

Consegna accettata: Termini: CATENA DELL'OROLOGIO, CFR, CIF, EXW, DDP, DDU, consegna precisa;

Pagamento accettato: Valuta: USD, EUR, JPY, CAD, AUD, HKD, CNY;

Tipo accettato di pagamento: T/T, L/C, D/P D/A, Mastercard, carta di credito, Paypal, occidentale, unione, contanti;

Lingua parlata: Inglese, cinese

6. Che cosa circa il termine d'esecuzione?

Per i prodotti usuali, teniamo le azione, potremmo spedire 1-3days dopo la ricezione del vostro pagamento. Per la grande quantità ed i prodotti speciali, controlli prego il termine d'esecuzione con il nostro commesso.
