| Luogo di origine: | La Cina |
|---|---|
| Marca: | STABLECU |
| Certificazione: | CE |
| Numero di modello: | ST310-4T18.5GB |
| Quantità di ordine minimo: | 1pcs |
| Imballaggi particolari: | 1pcs/Polybag, 100pcs/big polisacco, 300pcs/ctn |
| Tempi di consegna: | 5-8 giorni |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Materiale: | ABS+PC | Potere: | 18.5KW |
|---|---|---|---|
| Tensione: | 380v | Fase: | Fase 3 |
| Colore: | Huawei grigio | Tipo: | Convertitori di AC/AC |
| Materiale da imballaggio: | Cartone o legno | Servizio di assistenza al cliente fornito: | Supporto tecnico |
| Evidenziare: | Invertitore trifase di frequenza 18.5KW,Invertitore trifase di frequenza dell'OEM,Variatore di velocità 18.5KW per un motore di 3 fasi |
||
Azionamenti regolabili trifasi di velocità del motore a corrente alternata del convertitore di frequenza 18.5KW
Descrizione dell'azionamento variabile di frequenza
La serie dell'invertitore ST310 è un invertitore corrente ad alto rendimento potente di vettore, che può realizzare
il controllo del motore asincrono, il modo di controllo di V/F, una macchina con le funzioni multiple, può realizzare
la commutazione multipla di frequenza e può essere usata per il tessuto, azionamenti per l'attrezzatura di produzione automatizzata
quali la fabbricazione della carta, la trafilatura, le macchine utensili, l'imballaggio e l'alimento.
Prove del prodotto dell'azionamento variabile di frequenza
Prova del prodotto semilavorato
Dopo tutto i prodotti semilavorati sono elaborati, il dipartimento di qualità effettueranno un completo
prova di aspetto e prova di elettrificazione. Dopo che la prova è completata, i professionisti applicheranno tre strati
di pittura a prova di tre e di alcuni prodotti subirà la prova di invecchiamento di elettrificazione.
Tutti i dati di prova sono archivati per assicurare la consistenza di prova del prodotto. I dati di prova anormali possono essere ricordati
ed esaminatore più successivamente.
La prova del prodotto finito
Almeno 12 ore dopo che la produzione è completata, la temperatura invecchiante è di 55 gradi per assicurare l'affidabilità
dei componenti elettronici interni.
Dopo che l'invecchiamento è completato, i test di carico quali caricamento, impatto, accelerazione rapida e la decelerazione sono effettuati
con il motore di eccitazione ed i porti di uscita e dell'input del prodotto sono provati per assicurare la consistenza del prodotto
prestazione e varie funzioni
Parametri tecnici dell'azionamento variabile di frequenza
| Input di potere | Tensione nominale | 3 fase 380 v |
| Frequenza nominale | 50Hz/60Hz | |
| Fluttuazione permissibile di tensione | La fluttuazione costante di tensione è ±10% e la breve fluttuazione è -15% ~ +10%, cioè, 323V ~ 528V | |
| Il tasso di squilibrio di tensione è meno di 3% ed il tasso di distorsione soddisfa le richieste di IEC61800-2 | ||
| Fluttuazione permissibile di frequenza | ±5% | |
| Corrente di ingresso stimata | Vedi la parte 2,4 | |
| Output di forza motrice | Motore standard | Vedi la parte 2,4 |
| Corrente nominale | Vedi la parte 2,4 | |
| Tensione in uscita | fase 3: 0 ~ tensione in ingresso stimata, errore di meno di ±3% | |
| Frequenza dell'uscita | 0.00~300.00Hz, ogni unità 0.01Hz | |
| Capacità di sovraccarico | 150% 1min, 180% 10s, 200% 0.5s | |
|
Caratteristica di controllo |
Modo di controllo | Controllo di vettore semplice |
| Gamma di velocità | 1:100 | |
| Accuratezza di controllo di velocità | ±0.5% | |
| Coppia di torsione di inizio | 0.5Hz: 180% | |
|
Le prestazioni di base del prodotto
|
Frequenza di inizio | 0.00~600.00Hz |
| Tempo di decelerazione e di accelerazione | 0.00~60000s | |
| Frequenza portante | 0.7kHz~16kHz | |
| Modo della regolazione di frequenza | Digital setting+UP/DOWN Regolazione di simulazione Regolazione di comunicazione Regolazione di impulso Operazioni primarie ed ausiliarie |
|
| modo di inizio | Inizio da frequenza di inizio Inizio dell'iniezione di CC Inizio d'inseguimento di velocità |
|
| Modo di arresto | Rallentamento della fermata Fermata libera Fermata di frenaggio di CC + di decelerazione |
|
| Capacità di frenaggio del consumo di energia |
Le unità di frenaggio incorporate di 22KW e sotto possono essere scelte da 30 alle unità di frenaggio 110KW |
|
| CC che rompe capacità | Frequenza di inizio di frenaggio di CC: 0.00Hz~50.00Hz Corrente di frenaggio di CC: 0%~100% Tempo di frenaggio di CC: 0.00s~10.00s |
|
| caratteristiche | I parametri copia, il backup di parametri, la sbarra collettrice di corrente continua comune, il codice di funzione flessibile per mostrare recessivo, tutti i tipi di dato di e di commutazione primaria ed ausiliaria, la ricerca affidabile della velocità, varia accelerazione e la selezione della curva della decelerazione, correzione automatica della quantità analogica, funzione di controllo della lumaca, le fino a 16 velocità possono essere sostenuti (due velocità sostengono modo flessibile della regolazione di frequenza), funzione di controllo di lunghezza fissa, la funzione di conteggio, tre insiemi delle annotazioni di ripartizione, funzione di frenaggio di Sovra-eccitazione, stalla di sovratensione, stalla di Sotto-tensione, spengono la funzione di funzione di nuovo inizio, di frequenza di salto, funzione del grippaggio di frequenza, quattro fasi di accelerazione e funzione di commutazione libera di tempo di decelerazione, funzione di protezione di temperatura del motore, funzione di controllo flessibile del fan, Funzione di controllo di PID di processo, funzione di controllo semplice dello SpA, funzione di regolazione chiave multifunzionale flessibile, funzione di controllo di abbassamento, identificazione di parametro della macchina asincrona, funzione di controllo magnetica debole | |
| Facendo uso dell'ambiente | Facendo uso del posto | Dell'interno, da luce solare diretta. Nessun polvere, gas corrosivo, gas infiammabile, nebbia dell'olio, vapore acqueo, sgocciolatura o sale, ecc |
| L'altitudine | 0~2000m Oltre 1000 metri, la corrente della potenza nominale è ridotta di 1% per ogni 100 metri aumenta |
|
| Temperatura | Fra -10℃~40℃ e 40℃~50℃, le diminuzioni correnti della potenza nominale da 1% per ogni aumento 1℃ | |
| Umidità | 5~95%, nessuna condensazione è permesso | |
| Vibrazione | Meno di 5,9 m/s2 (0.6g) | |
| Temperatura di stoccaggio | -40℃~+70℃ | |
| Grado di protezione | IP20 | |

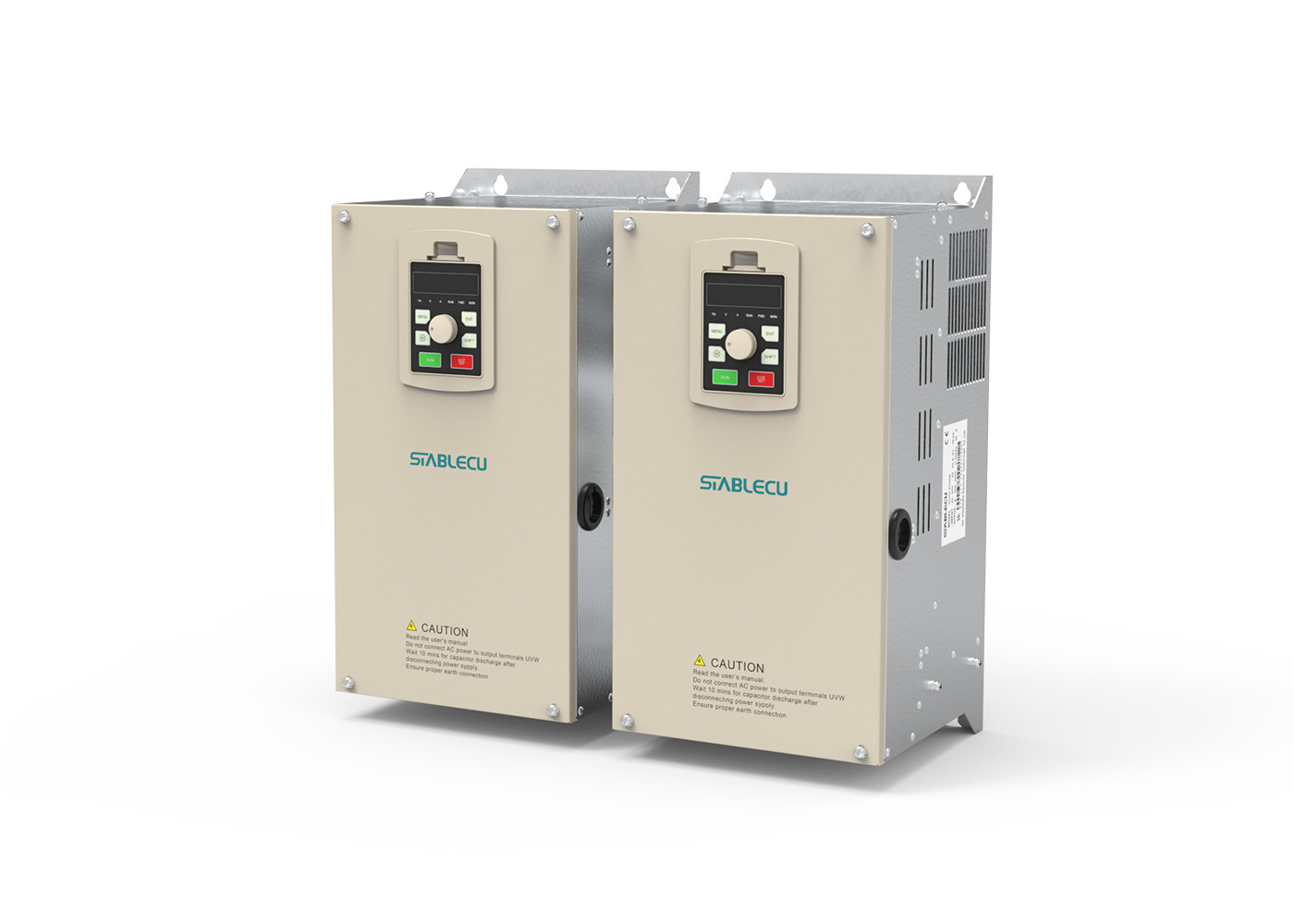

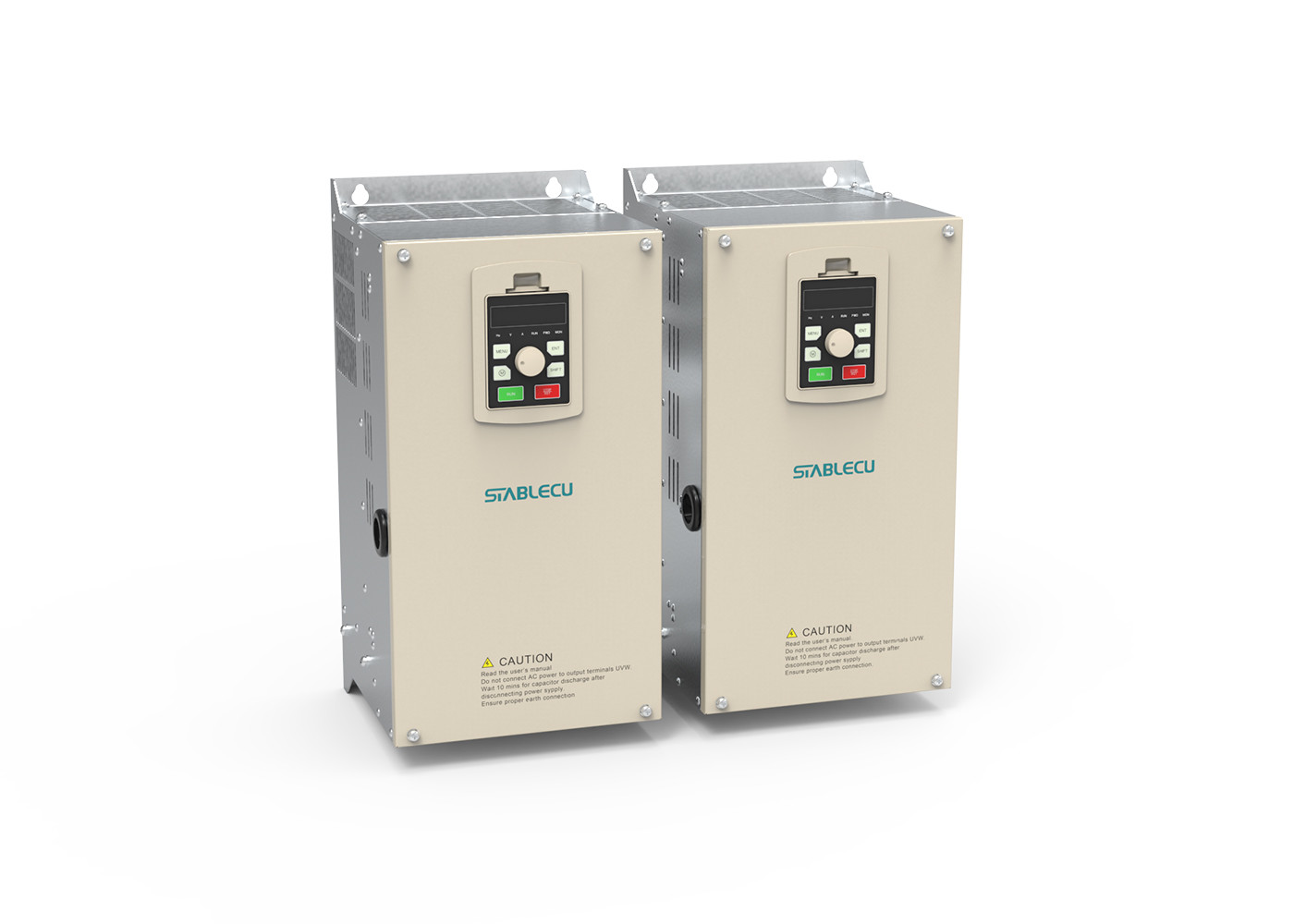

Immagini del dettaglio dell'azionamento variabile di frequenza
FAQ
1. Chi sono noi?
Siamo un produttore basato su Guangdong, Cina, cominciamo dal 2009, vendiamo al mercato interno (100,00%).
C'è complessivamente circa 201-300 persone nel nostro ufficio.
2. Come possiamo garantire la qualità?
Sempre un campione di preproduzione prima di fabbricazione in serie; Ispezione sempre finale prima della spedizione.
3. Che cosa potete comprare da noi?
Generatore di ultrasuoni, regolatore di PLC/Motion, servomotore e motore passo a passo, convertitore di frequenza,
Sviluppo di sistema di automazione ed insieme completo della scatola elettrica.
4. Offrite i servizi di personalizzazione?
Sì, possiamo personalizzare i prodotti secondo i vostri requisiti. Prego inviici un'indagine,
la vostra indagine sarà risposta entro 12 ore.
5. Che servizi possiamo fornire?
Termini di consegna accettati: CATENA DELL'OROLOGIO, CFR, CIF, EXW, DDP, DDU, consegna precisa;
Valuta accettata di pagamento: USD, EUR, JPY, CAD, AUD, HKD, CNY;
Tipo accettato di pagamento: T/T, L/C, D/P D/A, MoneyGram, carta di credito, Paypal, Western Union, contanti;
Lingua parlata: Inglese, cinese.
